|
|
GS-2379高耐磨冷作工具鋼熱處理/物理鋼材特性/注意事項 |
GS-2379模具鋼
GS-2379模具鋼化學成份（%）
| C碳 |
Si矽 |
Cr鉻 |
Mn錳 |
Mn鉬 |
V釩 |
| 1.55 |
0.35 |
12.00 |
0.4 |
|
|
GS-2379模具鋼鋼材特性：1、耐磨性高 2、高抗壓強度 3、尺寸穩(wěn)定性好 4、良好的加工性能輿 5、良好的韌性 6、優(yōu)良的抗回火軟化性
GS-2379模具鋼主要用途：1、大型長壽命塑膠注塑模，如家電制品，電腦外殼等模具 2、熱塑性塑膠的擠壓模具 3、吹塑模具 4、成型工具 5、結構零件
出廠狀能及硬度：軟性退火至約HB255
比較標準：AISI D2/DIN 1.2379
GS-2379模具鋼熱處理
| 熱處理 |
溫度 |
保持時間 |
淬火介質 |
| 軟性退火 |
840-860℃ |
4-6小時 |
爐冷 |
| 應力消除 |
600-650℃ |
2小時 |
爐冷 |
| 淬火 |
980-1000℃或
1020-1040℃或
1060-1080℃
|
見下圖 |
油，空氣
500℃鹽浴 |
| 回火 |
180-330℃或
550-570℃ |
厚度每20mm
約1小時
最小2小時 |
靜能空氣 |

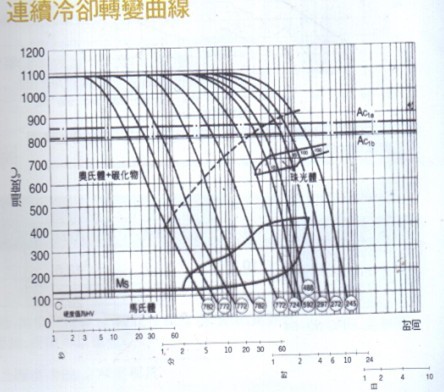

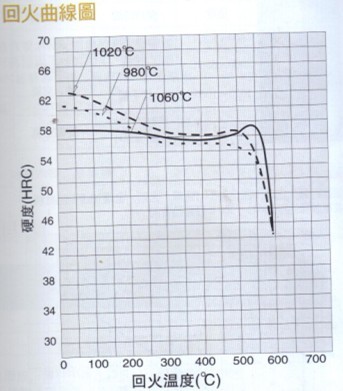

回火曲線圖 連續(xù)冷卻轉變曲線
 .jpg)
注意事項
.jpg)

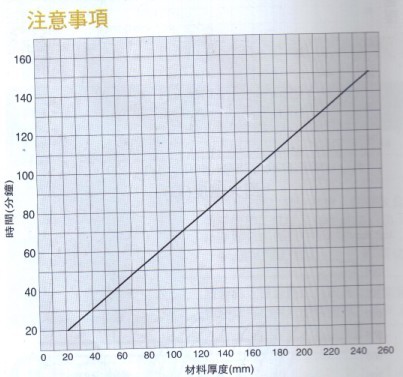

當工件的表面已達到逹淬硬溫度時在爐中或鹽浴內所需的停留時間工件厚度的關系
GS-2379模具鋼物理鋼材特性
| 溫度 |
100℃ |
200℃ |
400℃ |
| 熱膨脹系數經經x10-6/℃ |
10.5 |
12.0 |
13.2 |
| 熱傳導系數W/m℃ |
16.7 |
20.5 |
22.0 |
使用硬度：HRC58-62
本文出自 深圳市龍昌模具有限公司，網址：http://lcmjtgcom.w155.4everdns.com/index.asp 轉載請附帶本站關鍵詞：模具鋼材、深圳模具鋼材、深圳模具鋼、模具鋼網、S136、P20模具鋼、NAK80
|
|
